先日のエコロジーカスタムの続きです。
今日は、ウインカーのLED化。に伴い、メーターインジケーター類LED化→からのウインカーバルブLED化→更にフロントポジション化を試みました。
詳しい解説はめんどーなのでw ダイジェスト風にイってみますねw
メーターを外しーの。
LEDの白/赤/緑/青を用意しーの。
純正T5ウェッジ球と交換しーの。

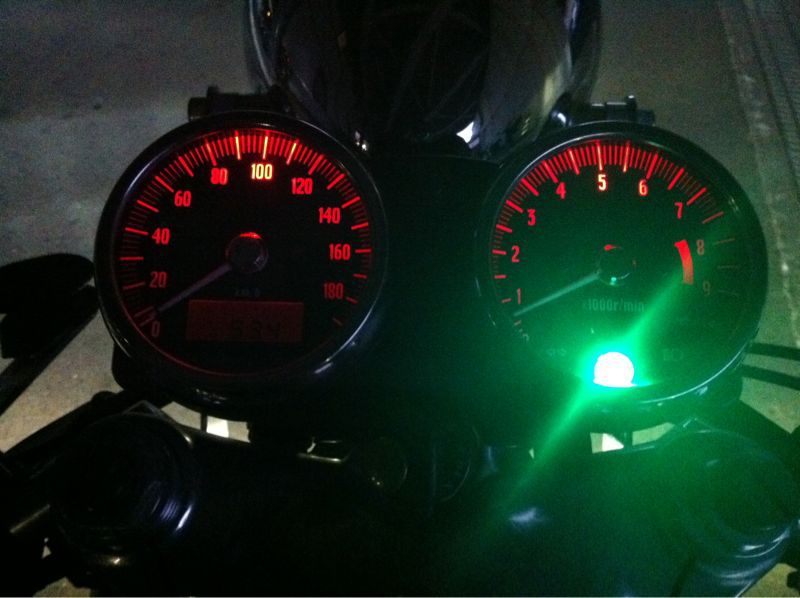

バックライトが赤LEDの場合、液晶が見えませんでしたw
バックライトが白LEDなら液晶もくっきり見えます。
W650はウインカーのインジケーターランプが1個ってのがウインカーをLED化するにあたって少々問題でしたので、整流ダイオードを使って加工。

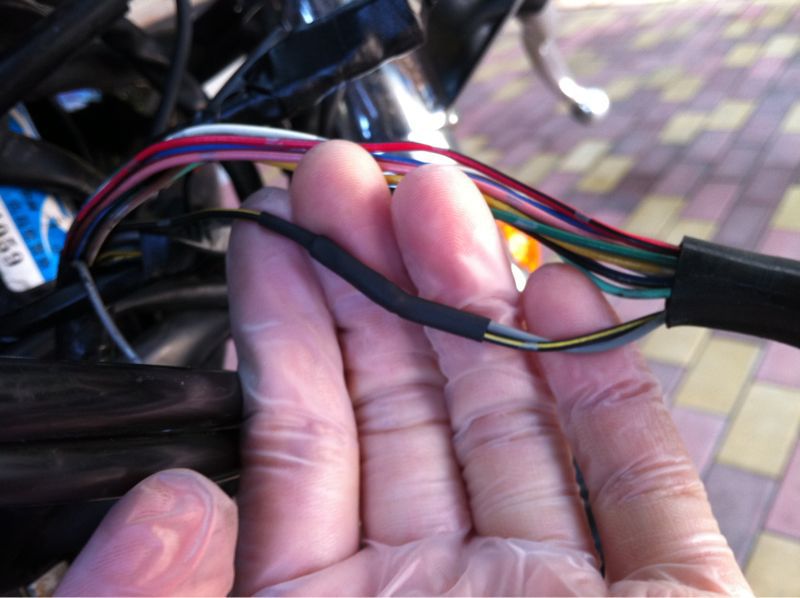

ウインカーインジケーターランプの緑と灰 とアース黒/黄。
ウインカーインジケーターランプの片側をアースに。
ウインカーインジケーター両線に整流ダイオード。
両整流ダイオードを共にウインカーインジケーターのもう片側へ。

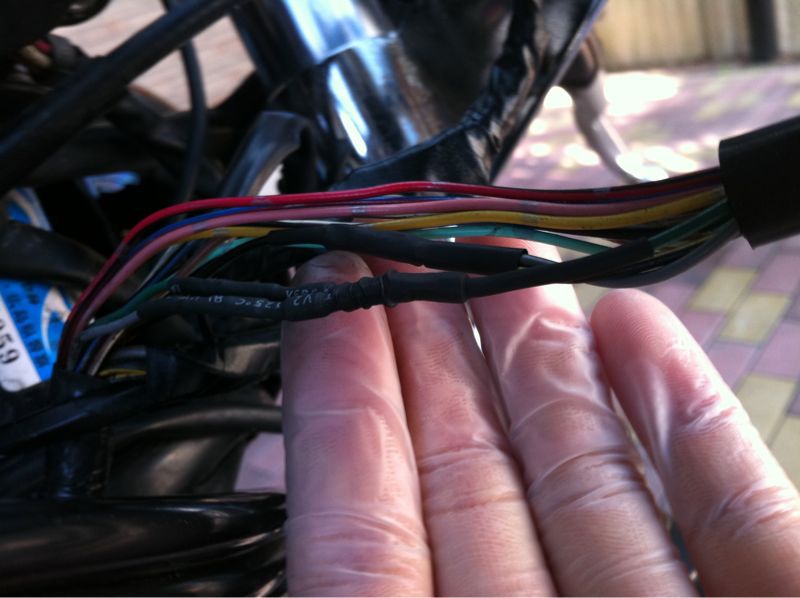

んで、束ねて終わり。
続きまして~
ウインカーバルブをLEDへ交換。
やっぱ24発はデカかったか!?w

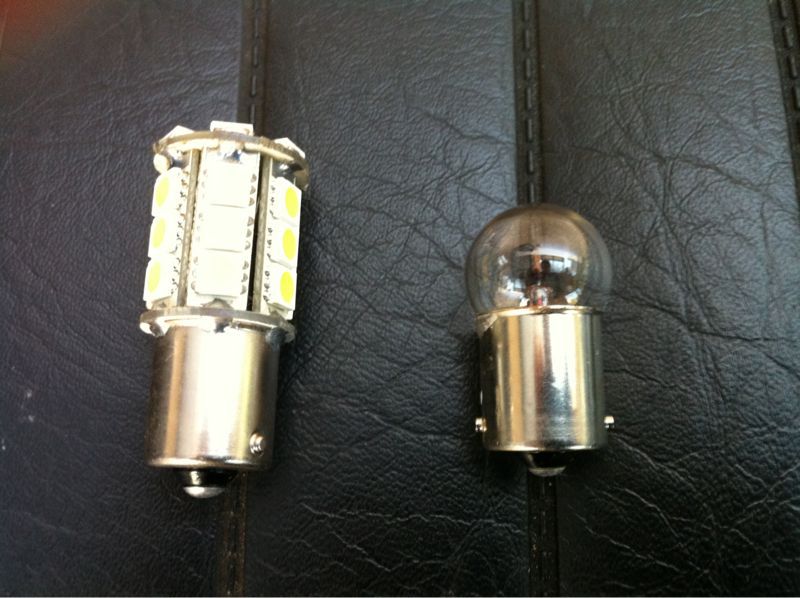

普通のバルブからの~

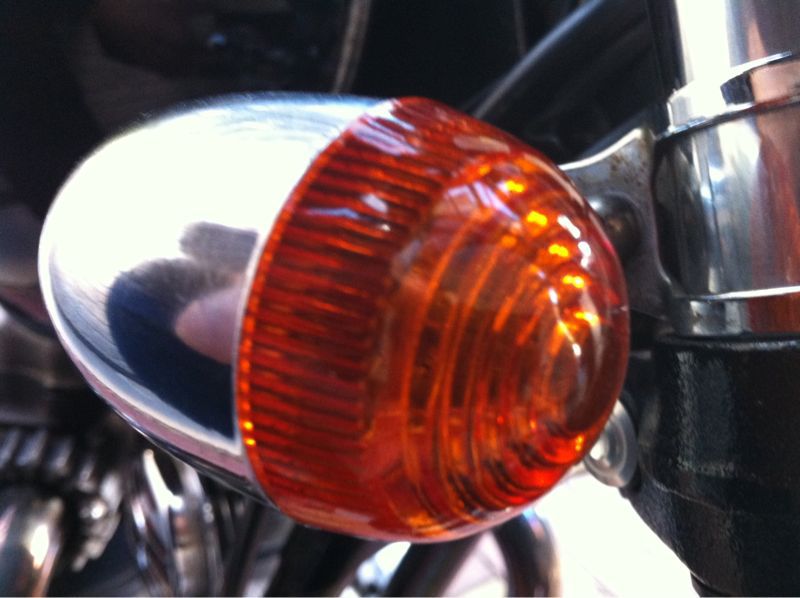

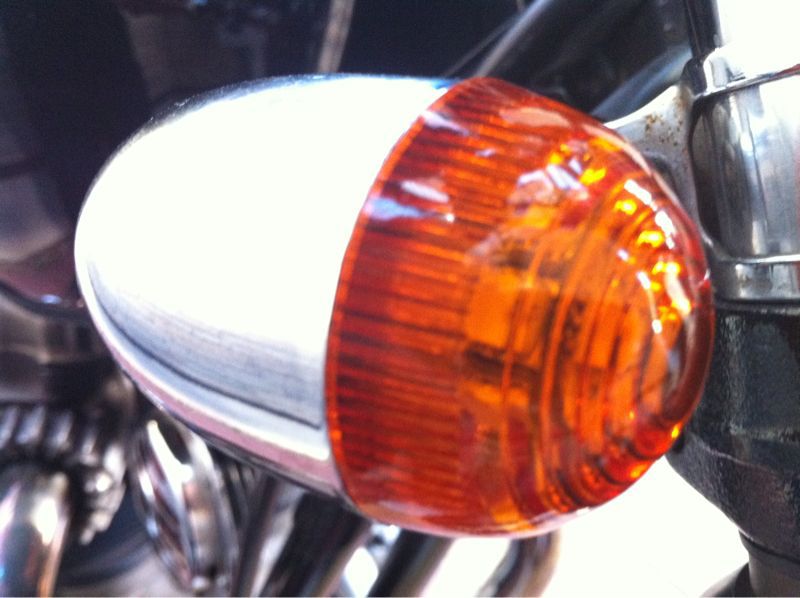

LEDバルブ。確実にレンズで押し込んでますw

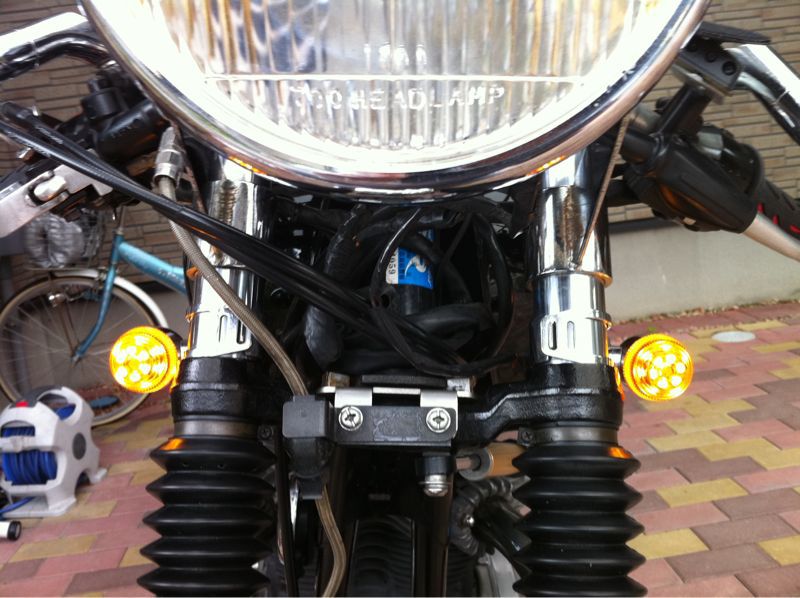

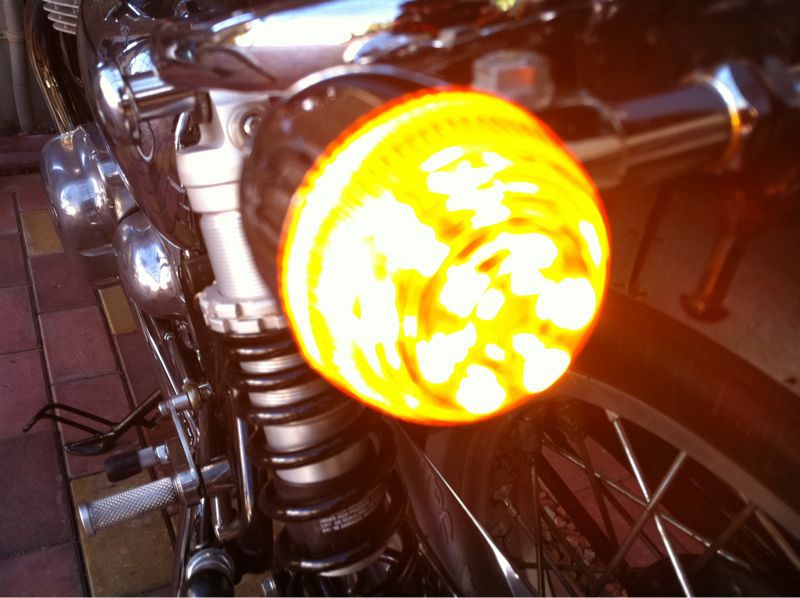

点灯。
更に更に~

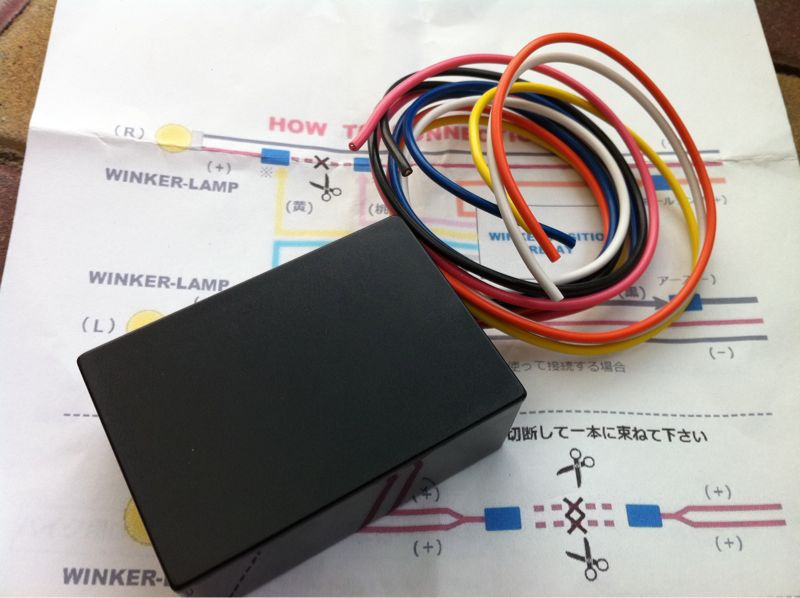

ポジション化リレー。

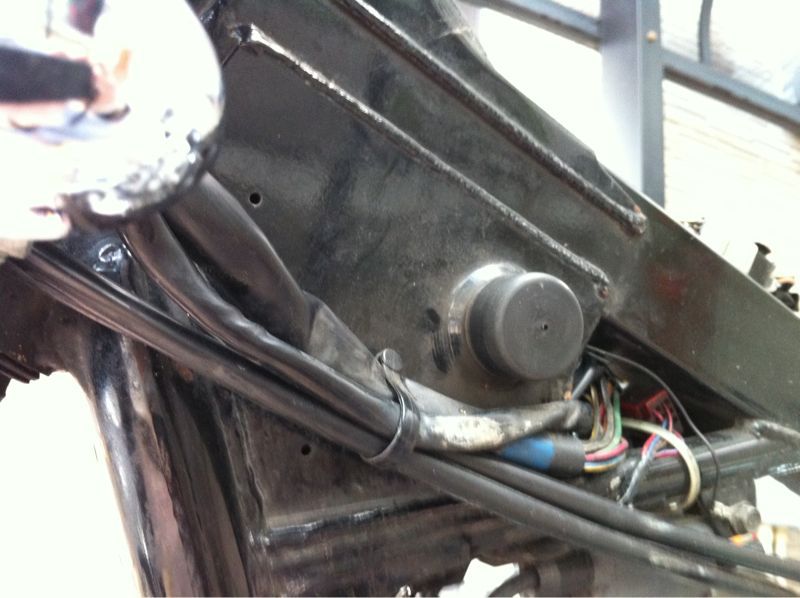

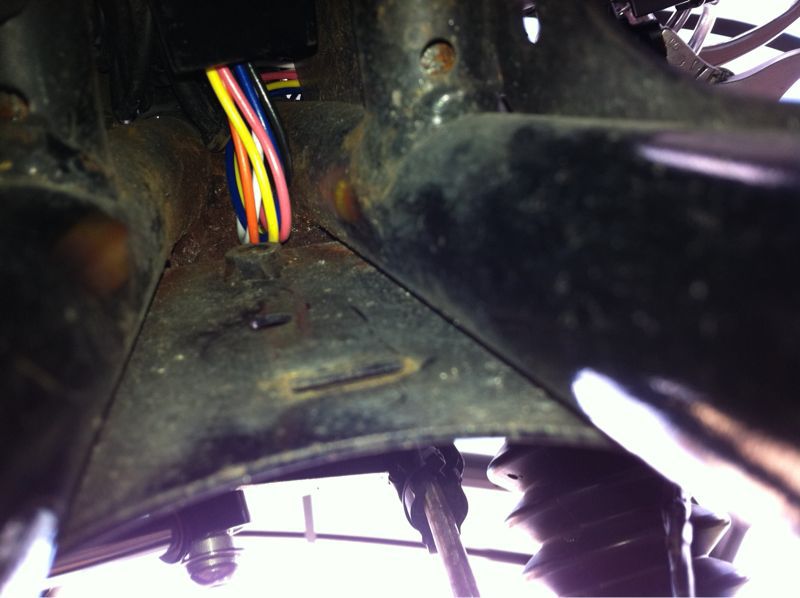

W650のフレームのこの部分、タンクを支えるブッシュが付いてる所の内部は、空洞でなかなか良い収納になってるんですよ♪
僕のは、以前、取り付けたETCの配線が既に収納されてますが、そこへ更にポジション化リレーも入れちゃいます。

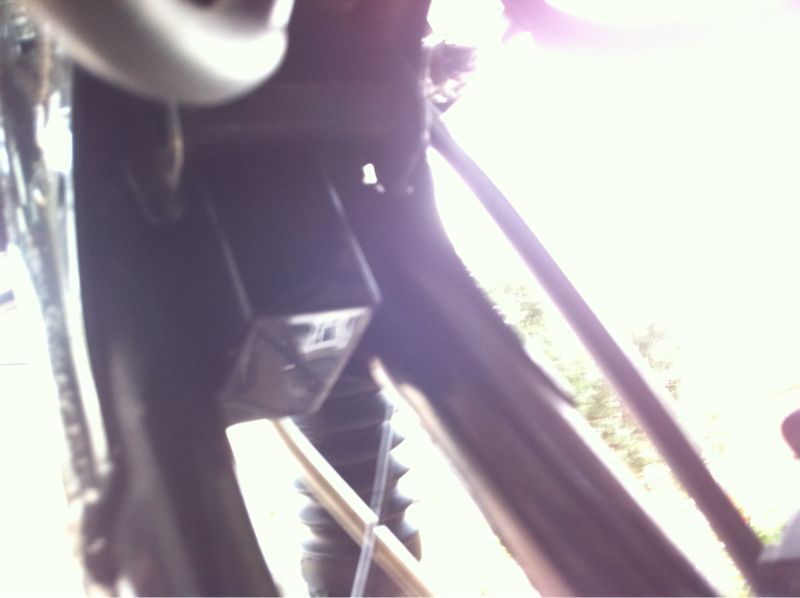

下から挿入してイきますw
どんどん吸い込まれて...
あんなに奥まで!

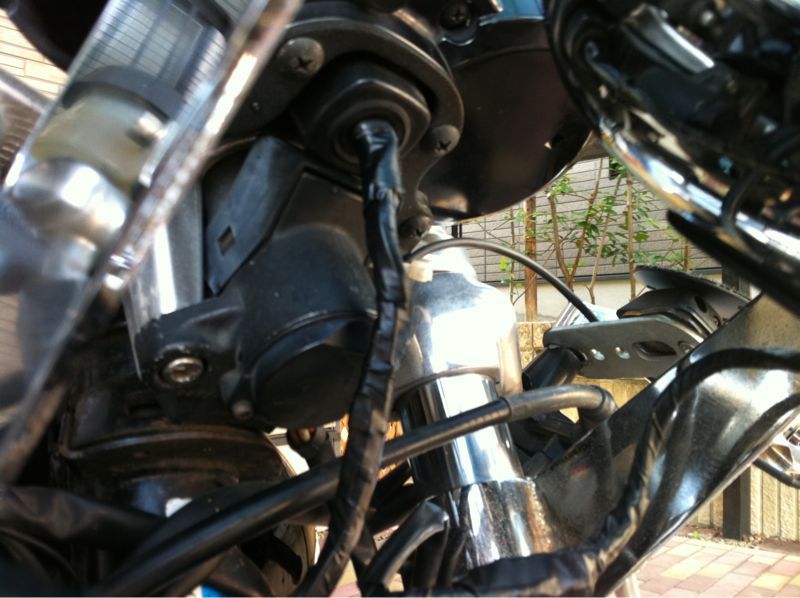

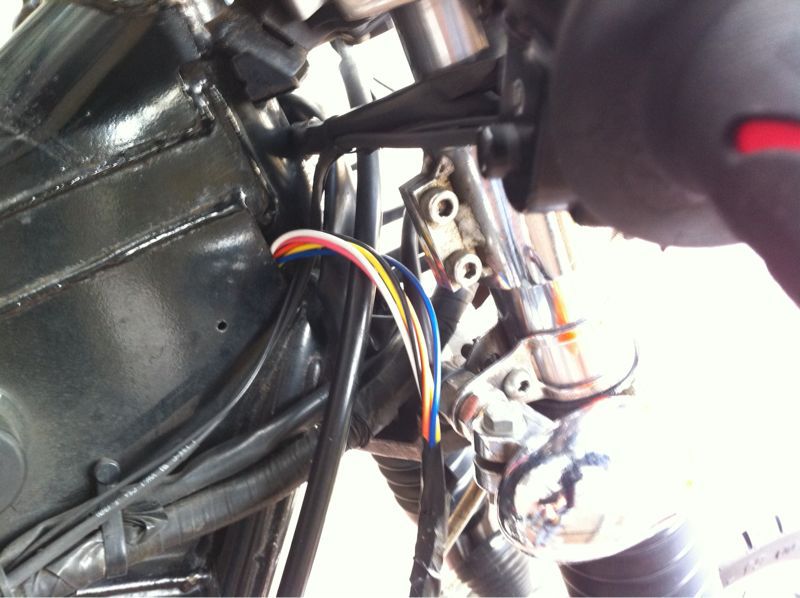

上の首から配線を引っ張ってたんですよ。
んで、あれこれ配線を繋げてポジション化です。
あー疲れた...( ´Д`)y━・~~
あ、ダイオードで配線をやり変えたので、数年前に作ったハザードもちゃんとインジケーターランプが点滅する様になりました(*´∀`*)

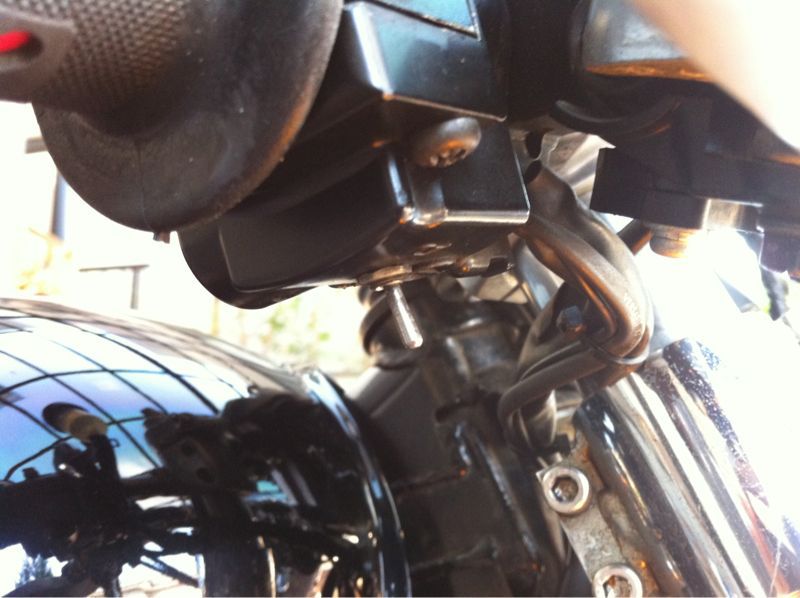

画像はハザードスイッチです。
インジケーターランプもバッチシ~(°∀°)
さて、全体的に省電力化されたはずなので、次はiPhoneを充電しながら使える様にしてみようかと思います。
遠出で必ずや役に立つはず☆
ナビナビ~ζ('ヮ'*ζ
んーーーじゃーーーーまた!( ´Д`)y━・~~
